測量目的

地暖系統在保障溫暖及美觀的同時，一直存在維修困難的問題，由于管道安裝在飾面層之下，如何在最小可能破壞裝修的情況下進行故障定性及維修是提升工程服務的重要因素。

地暖系統的簡介

常用的地暖系統分為兩類，一類為電地暖，一類為水地暖，其常見問題為地暖發熱不均，地暖不熱或水暖管滲漏等問題。

紅外熱像儀應用于地暖系統檢測

有些用戶會遇到，檢測地暖的時候，熱像儀畫面不清晰，看不清楚的情況。

這些情況未必是儀器本身損壞導致，要知道，檢測環境，覆蓋面的材質等都會影響熱像儀的檢測效果，那么該如何正確使用紅外熱像儀，才能更高效，更清晰的檢測地暖運行情況呢？

不管是電還是水供熱，其最基礎的信息就是熱傳導。熱傳導在物理中是一個比較基礎的理論，指的是熱量從溫度高的物體向溫度低的物體進行傳導的過程。譬如別人給你捂手或者燒開水都是熱傳導的過程。類似的，地暖采暖的過程也屬于熱傳導，因而我們就可以通過紅外熱像儀進行相應的測量。

當您拿到紅外熱像儀進行檢測時應該注意幾項測量的必備條件：首先，地暖系統必須處于啟用狀態；其次，從水到地暖管道再到地面乃至房間內，地暖采暖的熱傳導是需要時間的，因而在測量的時候要留出相應的等待時間；第三，傳導這一過程要求地面和環境溫度之間必須要有差異，如果二者沒有溫差，就很難讓用戶直觀地觀察到測量的結果。

也有朋友詢問，為什么我拿著紅外熱像儀去測量，出來的畫面就是不清晰呢？是因為我的儀器不好嗎？其實不然，我們還可以通過一些相應的檢測方法協助我們獲取非常清晰的圖像，這里就會涉及另一個關鍵詞——熱平衡。

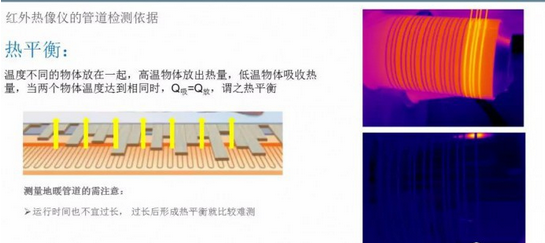

熱平衡是溫度高的物體向溫度低的物體進行熱傳導到一定時間以后，當Q吸=Q放時，溫度達成一致的狀態，我們稱之為熱平衡。一般來說，采暖系統到最后都會慢慢形成熱平衡的狀態。

兩幅圖直觀地看到其一開始形成的加熱過程，慢慢的所有鋼絲滾軸都會與環境達成一致，形成平衡狀態，而這一過程是不停在動的，并不是均衡靜態的。同樣，地暖管道在加熱的過程中，也會慢慢地將熱傳遞到地板，并不停地將熱傳遞至周圍環境，最終形成溫度均熱的情況。

基于上述，我們其實很難看到管道的測量成像呈現出一片熱一片紅，它是和整體的測量原理，比如熱傳導、熱平衡有關系的。即便是當前地暖已然形成熱平衡，測試出來的圖譜也不一定是涇渭分明的，這里還是需要注意一下。

此外我們還需要注意的情況是運行時間，前面說到測量的時候首先是需要等待，但是等待的時間不宜過長，應總結出一個最佳的測量時間。

有人問最佳的測量時間怎么控制？這就不得不提一個參數——導熱系數。熱傳導是最重要的概念之一，而導熱系數是材料導熱能力最直接的體現，導熱系數高的材料傳熱也會非常快速。根據這一特性，可以發揮不同材料的最大用處。譬如地磚和地板，地磚的導熱系數平均是1.99，地板是0.38，我們在用儀器測量的時候應注意，比如給地磚地面做測量時，等待的時間比地板應短一些。所以說，測量時的各項參數很重要，經驗也必不可少，靈活掌握，才能更好地發現問題。

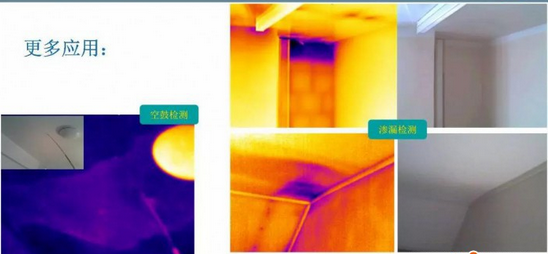

除了上述這些，紅外熱像儀還能在哪些領域發揮作用呢？事實上，我們的系統與建筑的對接性非常大。我們所做的溫升、舒適等系統，其實都依賴于建筑本身，而紅外熱像儀還能檢測建筑的氣密性，包括一些濕氣的滲漏，以及保溫隔熱情況等。上圖右側是廣州的一個保障房，紅外熱像儀可以勝任其中墻體建筑相關的缺陷性的檢測。所以大家應該用發展的眼光看待紅外熱像儀整體的業務性能，我們所提供的產品系統一定是滿足多元需求的。
