一、監控對象--回轉窯

回轉窯內部溫度在1200℃以上，窯體內部為耐火材料，外表為鋼板圍護層；窯體在運轉時會出現以下情況：

危廢燃燒的熔融，易結焦，影響設備運行可靠性；

耐火材料侵蝕、脫落，威脅生產安全；

危廢在轉窯內燃燒時，由于無法判斷燃燒中心的位置，會造成燃燒不充分或燃燒過度，對回轉窯的處理能力與二燃室的補燃都會造成影響，會給焚燒爐帶來安全隱患和經濟損失、影響環保達標等。

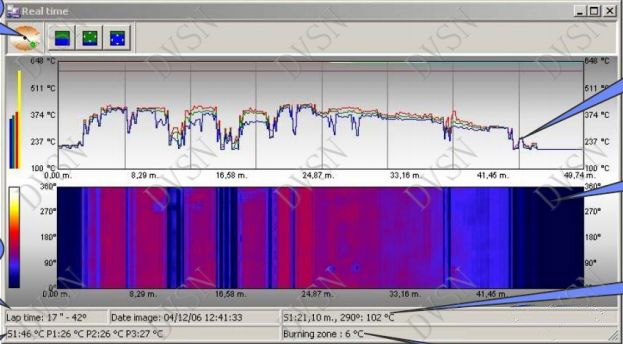

二、高速線紅外掃描監測系統

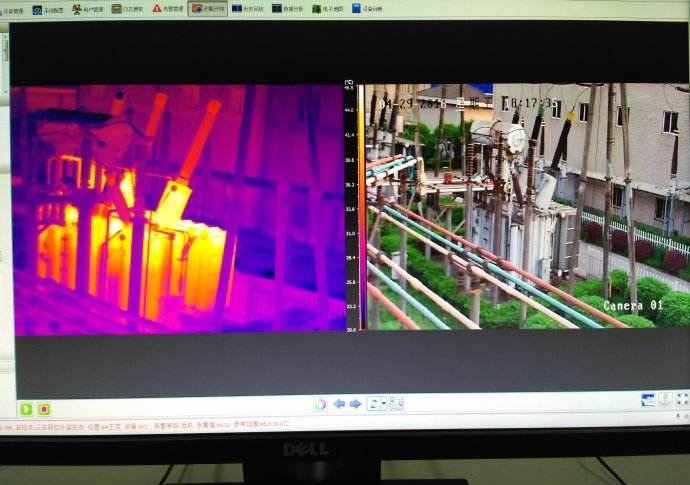

三、在線式紅外熱像監控系統

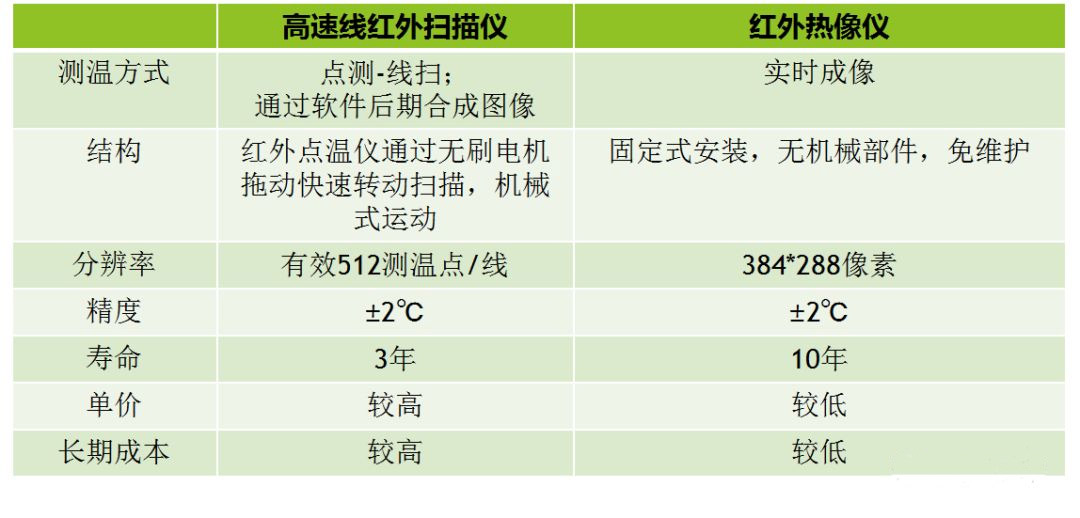

四、技術特性對比

五、功能特性對比

1.高速線掃描紅外監測系統

主要用于監控水泥窯。

功能有：壁溫測量，輪帶滑移測量，燒成帶溫度測量，陰影帶溫度監測。

2.在線式紅外熱像監控系統

主要用監控回轉窯。

主要功能是：

全天候?qū)⑶岸藷嵯駜x采集的全輻射紅外圖像流接入中控室，實時顯示轉窯運行狀態，通過不同顏色顯示窯體溫度分布狀態；

根據危廢燃燒在轉窯的燃燒階段過程不同至少劃分干燥、熱解、燃燒、燃盡四個區域，并實時顯示各個區域的最高溫度和最低溫度，同時可以讀取對每個區域的任意一點溫度值，也可以靈活顯示點溫，線溫等；

在實時畫面中查看爐窯各個區域最高溫度值、最低溫度值與平均溫度值，并能分析定位轉窯內部結焦或耐火泥、耐火磚脫落位置與狀態；

對實時畫面繪制溫度變化曲線,顯示軸向各位置最高溫變化趨勢圖，根據數據處理完成的高溫帶變化趨勢,顯示燃燒中心位置變化并用于指導調整危廢進料與燃燒調整；

回轉窯每轉一周計算并保存轉窯壁溫平面展開后的溫度場，自動存儲于文件夾，用于指導周期性維護和分析運行狀態；

將回轉窯在熱像圖上劃分為前、中、后三部分，獨立設置多級報警溫度，聲光報警提醒運行人員窯壁出現異常高溫點，進而判斷該高溫點區域的耐火材料狀態；

軟硬件系統狀態自檢：基于非可靠網絡通訊設計，網絡中斷恢復后自動重連，多種算法提升系統可靠度；系統智能自檢因熱像探頭硬件故障、通訊中斷、輸入電壓過低等原因?qū)е碌谋O(jiān)控異常；

多級用戶權限設定：為防止現場操作人員的誤操作導致系統紊亂，可以自主設定各用戶使用權限。

六、成本對比

高速線紅外掃描儀通過無刷電機拖動快速轉動掃描，機械式運動造成其壽命較短，長期使用成本較高。

紅外熱像儀固定式安裝，無機械部件，免維護，使用壽命長，所以長期使用成本較低。
